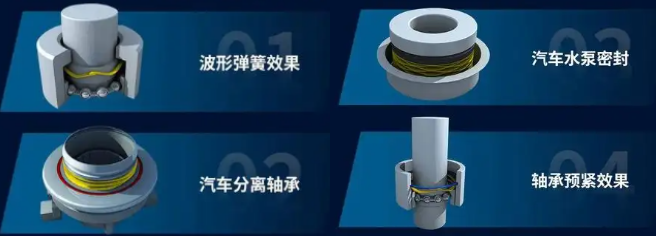

波形弹簧在轴承系统中主要用于施加轴向预紧力，减少轴承游隙并提升稳定性，其典型安装位置位于轴承外圈与端盖之间‌。

安装要点
1‌.位置选择‌：
.轴承外圈与电机端盖之间，通过波形弹簧施加轴向压力‌1。
.多层对顶波簧需保持峰谷交错排列，确保载荷均匀分布‌3。
‌2.预紧力控制‌：
.波形弹簧压缩高度需控制在极限压缩高度（不低于两倍线材厚度）以内，避免过载导致永久变形或断裂‌。
.预紧力需匹配轴承规格：过小易导致游隙增大，过大则加速疲劳断裂‌。
3‌.热膨胀补偿‌：
.电机运行时，波形弹簧可吸收轴热膨胀（膨胀系数约11.5×10⁻⁶/℃）引起的轴向位移，防止轴承卡死‌。
4‌.关键注意事项‌：
.安装前需清理端盖毛刺，避免弹簧陷入孔中导致受力不均‌。
.检查弹簧平端面是否贴合端盖，平端对顶波簧可提升支承稳定性‌。
.定期维护时检测波形弹簧层间接触状态，防止疲劳失效‌。
失效预防
1.断裂原因‌：轴向过载、热应力集中或循环压缩超出疲劳极限（参考寿命约1万次，压缩量降低50%可延长至100万次）‌。
2.解决方案‌：
.优先采用17-7PH不锈钢材质弹簧，耐高温（200℃）且抗腐蚀‌。
.结合限位装置控制压缩行程，避免动态工况下超限‌。
注：实际安装需参考电机轴承系统设计规范（如JB/T7590标准）‌
