在现代机械工程与精密制造领域，波形弹簧已成为实现紧凑结构与稳定弹力输出的重要部件。随着设备小型化和高性能化的发展，企业不仅追求更高的弹簧精度，也在设计阶段引入了**有限元分析（FEA）**技术，用于验证和优化结构性能。
本文将结合下图所示的有限元分析结果，带您了解波形弹簧在实际受力下的变形特性与设计优化思路，展示浙江力升弹簧股份有限公司在工程仿真与精密制造方面的专业实力。

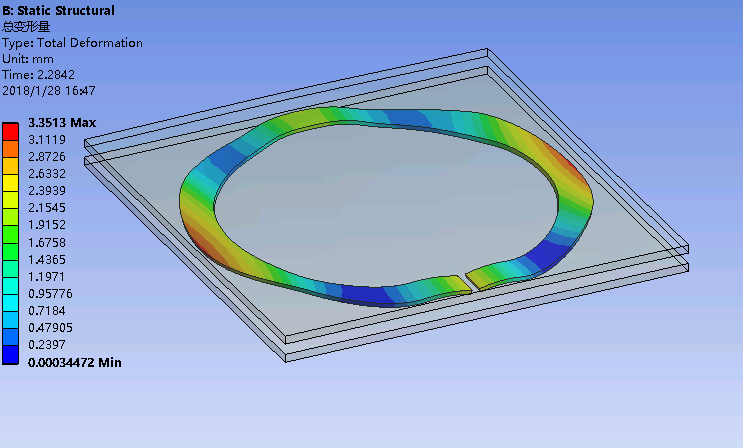

（图示：波形弹簧在静态压缩工况下的总变形云图）
此次有限元分析的目标是评估波形弹簧在轴向压缩载荷作用下的总变形量与应力分布特征，为后续结构优化提供依据。
建模过程中，研究团队基于实际生产尺寸建立3D模型，重点考虑了波高、波数、材料厚度等关键参数，这些因素直接决定了弹簧的刚度与工作位移性能。
在模拟设置中，底部面固定，上表面施加均匀压缩位移，以模拟弹簧在泵、机械密封或航空执行机构中的实际工作状态。
材料选用不锈钢SUS631，弹性模量193 GPa，泊松比0.3，该材料广泛用于高性能波形弹簧的制造中，具有优良的弹性与耐腐蚀性。
分析结果显示，最大变形约为3.35 mm，最小变形为0.0003 mm。最大变形集中在波峰处，而波谷区域受支撑约束变形较小。
这一分布规律表明，波形弹簧能在有限的轴向空间内实现高效储能与均匀的载荷分担，这也是其区别于传统圆柱压缩弹簧的重要优势。
整体变形沿圆周分布均匀，说明该结构设计合理、受力对称，具有较高的载荷稳定性。这种均匀受力特性对于长期运行中的疲劳寿命与可靠性具有重要意义。
进一步的应力分析结果显示，波峰内侧半径区域为应力集中区。这一发现有助于工程师在结构优化时进行改进，例如：
调整波高与波幅比例；
优化材料厚度；
改变圈数或采用叠层结构；
改善端部接触形态。
通过多轮仿真迭代，可以在早期阶段就平衡弹性力、疲劳寿命与制造可行性，显著减少样机试制次数，提高研发效率。
有限元分析已成为波形弹簧研发中不可或缺的工具。其价值体现在以下几个方面：
真实预测结构行为：通过数值计算准确掌握弹簧在载荷作用下的变形与应力分布。
快速优化设计方案：在仿真中即可评估多组设计参数，节约试验成本。
提高产品可靠性：识别潜在疲劳薄弱点，增强长期使用寿命。
提升客户信任度：通过科学验证和可视化数据，展现工程实力。
经过仿真验证与精密制造的波形弹簧，广泛应用于以下行业：
旋片泵：保持转子组件预紧力，降低振动与泄漏风险；
机械密封：提供均匀密封压力，补偿热变形导致的间隙变化；
医疗器械：在吻合器、超声刀等设备中提供精准弹力；
航空航天：在轻量化系统中提供高效弹性支撑；
能源与油气设备：确保在高温高压环境下长期稳定运行。
在浙江力升弹簧股份有限公司，有限元分析不仅是研发工具，更是质量管理的重要环节。
每一款新设计的波形弹簧在投入量产前，都会经过完整的仿真评估、应力验证及疲劳寿命测试，确保其在不同工况下的性能稳定性。
结合先进的数控成形与热处理工艺，力升实现了从数字模型到实际产品的一体化质量控制。
