波形弹簧的画法

      这是一个很有意思的三维设计练习题，在绘图的过程中，要用到方程式、扫略等命令，欢迎学习；

1. 波形弹簧与以往我们所绘制的机械零件不同，绘制此图要根据几何方程式完成主体框架曲线；

      如下图所示，其曲线设计要使用方程式；

1.

2.

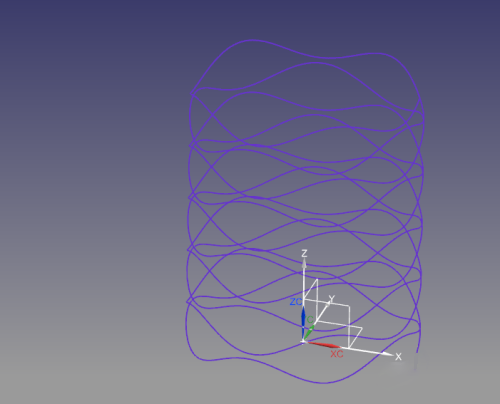

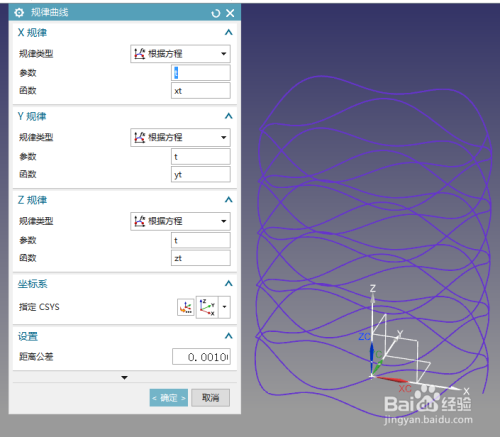

3. 创建规律曲线，根据方程，其各参数如下图


4.

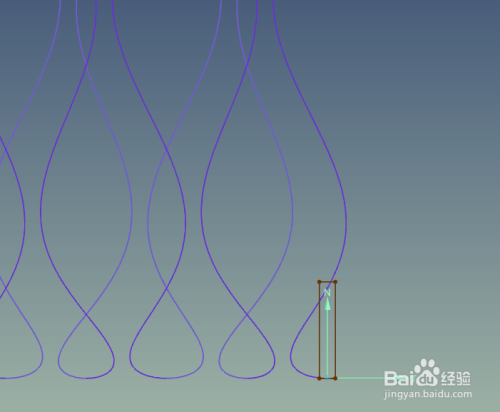

1. 如下图创建波形弹簧的截面，此数据是可以自己定义尺寸的；


2. 草图截面；

3.

4.

1.


2. 扫略图形；

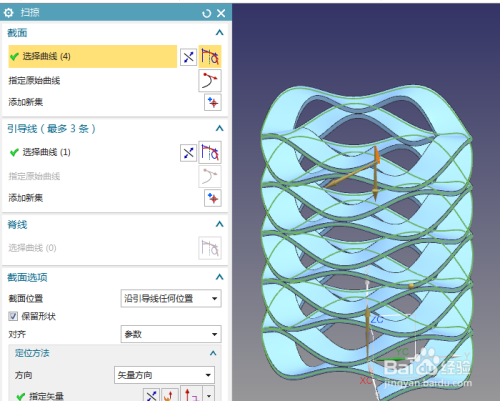

   使用扫略命令，选择草图为截面，选择规律曲线为引导线，通过预览，可查看图形的大致轮廓；

3.


4.

5.


   动手试一试，你也要能画一个高大上的波形弹簧，这个三维有很好的观赏性；


6.
